大型儲罐組成及結構？

一、儲罐的概述

儲罐是重要的液體儲存設備，用于存儲各種化學物質、石油制品、燃?xì)獾任镔|(zhì)。大型儲罐一般是指容積超過100m3的液體儲罐。儲罐涉及化學工業、石化工業、食品工業等領域。

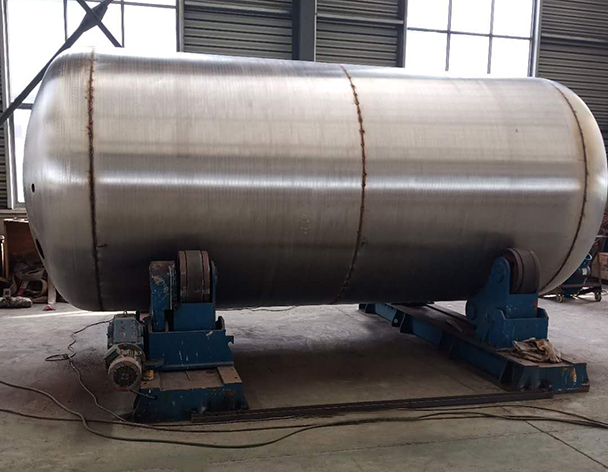

大型儲罐是由罐體主體和其它部件組成的。罐體主體包括罐殼、底板和頂板。罐殼一般采用圓柱形、長方形或球形，如下圖所示：

二、儲罐的組成

1. 罐殼：

儲罐罐殼是整個罐體的z主要零部件，它是由厚度在 6~50mm 不等的鋼板制成的，并且一般都采用雙面焊接工藝。罐體結構對于儲罐的安全性、密封性都有著極大的影響，因此它的設計和制造都要非常精密。罐體制造工藝一般包括材料成型、焊接、熱處理、表面質量處理和噴漆等。

2. 底板：

儲罐的底板一般都是采用圓弧形設計的，它的作用是支撐罐體，保證罐體的強度和密封性。底板的制造工藝一般包括預制組件加工、組裝、熱處理、表面處理和噴漆等。

3. 頂板：

儲罐的頂板也有多種設計形式，包括錐形頂板、球形頂板、平頂板、圓蓋頂板等。頂板一般由頂板板骨、頂板板帶、頂板圈、頂板安全閥、級階等部件構成。頂板的設計和制造非常關鍵，它要保證罐內的固、氣、液體的密封不漏，對儲罐的安全性和質量都有著很大的影響。

4. 外殼：

儲罐的外殼是用于保護罐體，防止泄漏等意外事故發生的一種保護措施。外殼一般都是由鋼板制成的，其厚度、材質和制造工藝也都具有很高的要求。

5. 加熱、冷卻系統：

儲罐需要進行恰當?shù)募訜岷屠鋮s以保持其穩定性。加熱系統一般由加熱管道、電加熱器、蒸汽加熱器、熱水加熱器等組件構成。冷卻系統一般由冷卻水管道、冷卻器、風扇和冷卻塔等組件構成。

6. 排放系統：

儲罐的排放系統通常用于排放液體、氣體和沉淀物等，其主要組成包括污水排放管道、底板污水沉淀器、頂板止回閥、通風管道等。

三、儲罐的結構

1. 壓縮結構：

壓縮結構是將壓力通過罐體傳遞給基礎或節點的結構，其應用于壓力較小的罐體。

2. 懸掛結構：

懸掛結構是將罐體掛在結構中間的一種設計，可使儲罐在受到內、外壓力時不變形。

3. R/C結構：

R/C結構是一種吸收動態荷載的設計，可用于地震和風場設計。其缺點是成本較高。

以上是儲罐的組成和結構的概述，為保證儲罐的安全和穩定運營，儲罐的設計和制造都必須遵循相應的標準和規定。
